Valve

Series C

Carbon Steel

Flanged End Connection



ANSI Class 600

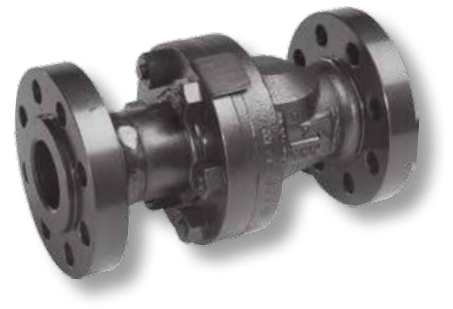

Swing Check Valve


  • Swing Check Valve
  • ANSI Class 600 (1,480 PSI WP)
  • 2" Through 6"
  • Bolted Body Construction

Valve Features
  • Replaceable Seat Disc Cartridge
  • Seal Located in Seat, Thus Protected From Flow
  • NACE Standard
  • Stainless Steel Disc and Seat Standard

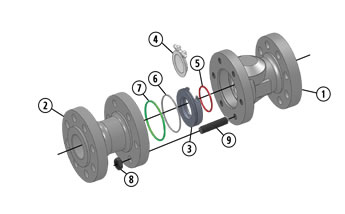

Material Description
ITEM PART NAME DESCRIPTION
1 Body ASTM A216 WCB/A105, Normalized
2 Adapter ASTM A216 WCB/A105, Normalized
3 Seat Replaceable 316 Stainless Steel
4 Disc Replaceable 316 Stainless Steel
5 O-Ring Seat Seal: Fluorocarbon
6 O-Ring Assembly Seal: Fluorocarbon
7 O-Ring Body Seal: Fluorocarbon
8 Nuts ASTM A194 2HM
9 Body Bolts ASTM A193 B7M

Dimensional Data

SIZE CATALOG PORT D L LBS.
RAISED FACE RING JOINT RF RJ
2 2F-C63S-RF 2F-C63S-RJ 2 6.50 11.5 11.62 42
3 3F-C63S-RF 3F-C63S-RJ 3 8 14 14.12 80
4 4F-C63S-RF 4F-C63S-RJ 4 10.75 17 17.12 188
6 6F-C63S-RF 6F-C63S-RJ 6 13.75 22 22.12 384
