Valve

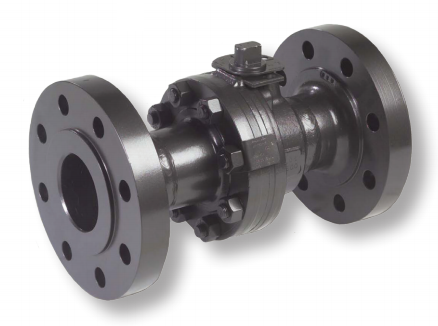

Series F

Carbon Steel

Flanged End Connection



ANSI Class 600

Floating Ball Valve


  • Lever Operated Ball Valve
  • ANSI Class 600 (1,480 PSI WP)
  • 1" Through 4"
  • Bolted Body Construction

Valve Features
  • Meets API 641 Emissions Standard
  • Available in Low-Temp Service to -50°F
  • Multi-Seal Seats
  • Fire Safe Design
  • NACE Option With 316 Stainless Steel Ball and Stem Available
  • Rugged Locking Device Standard
  • Maintenance Free

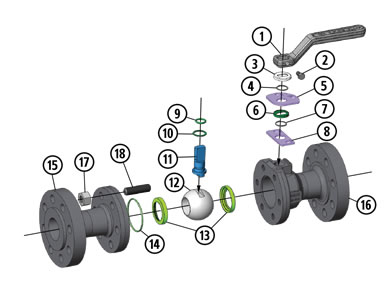

Material Description
ITEM PART
NAME
MATERIAL
(STANDARD)
MATERIAL
(NACE)
LOW TEMP
(NACE)
1 Handle* Carbon Steel/Ductile Iron Carbon Steel/Ductile Iron Carbon Steel/Ductile Iron
2 Handle Bolt Standard Hex Bolt Standard Hex Bolt Standard Hex Bolt
3 Weather Guard Polyethylene Polyethylene Polyethylene
4 Lock Plate Retainer Carbon Spring Steel Carbon Spring Steel Carbon Spring Steel
5 Lock Plate Carbon Steel Carbon Steel Carbon Steel
6 Dust Cover Polyethylene Polyethylene Polyethylene
7 Stop Plate Retainer Carbon- Spring Steel Carbon- Spring Steel Carbon- Spring Steel
8 Stop Plate Carbon Steel Carbon Steel Carbon Steel
9 Stem O-Ring Buna-N Fluorocarbon Fluorocarbon
10 Stem Seal TFE TFE TFE
11 Stem Carbon Steel 316 Stainless Steel 316 Stainless Steel
12 Ball Carbon Steel Nickel Chrome Plated 316 Stainless Steel 316 Stainless Steel
13 Ball Seats Nylon 11 (TFE Optional**) Nylon 11 (TFE Optional**) Nylon 11 (TFE Optional**)
14 Body O-Ring Buna-N Fluorocarbon Fluorocarbon
15 End Adapter ASTM A105, Normalized ASTM A105, Normalized ASTM A350 LF2 CL1
16 Body ASTM A105, Normalized ASTM A105, Normalized ASTM A350 LF2 CL1
17 Nuts ASTM A194 2H ASTM A194 2HM ASTM A320 7M
18 Body Bolts ASTM A193 B7 ASTM A193 B7M ASTM A320 L7M
* Handle is optional. Balon valves can also be operated with a standard open-end wrench.
** Seat selection may result in de-rating of pressure. See Seat Pressure Ratings chart on page B-37 for more information.


Dimensional Data

SIZE CATALOG NUMBER PORT A B D E F G H M N LBS. HANDLE Cv
STANDARD TRIM
CARBON STEEL
BALL & STEM
NACE TRIM
316 SS
BALL & STEM
LOW TEMP
316 SS
BALL & STEM
RF RTJ RF RTJ
1x1x1 1F-F63 1F-F63N 1F-F63NL 1 8.5 - 3.68 - 3.37 2.37 .50 .340 .685 4.37 2 13.35 P-333-CS -
2x1.5x2 2R-F63 2R-F63N 2R-F63NL-RF 1.5 11.5 11.62 5.06 5.12 5.37 3.62 .75 .434 .873 7.25 5.25 37 P-4128-CS 125
2x2x2 2F-F63 2F-F63N 2F-F63NL-RF 2 11.5 11.62 4.75 4.81 6.50 4.37 .87 .497 .998 10.25 6.20 48 P-4129-CS -
3x2x3 3R-F63 3R-F63N 3R-F63NL-RF 2 14 14.12 5.75 5.81 6.62 4.37 .87 .497 .998 10.25 6.75 69 P-4129-CS 200
3x3x3 3F-F63 3F-F63N 3F-F63NL-RF 3 14 14.12 5.50 5.56 8 5.75 1.06 .747 1.373 20 7.75 90 P-4127-DI -
4x3x4 4R-F63 4R-F63N 4R-F63NL-RF 3 17 17.12 6.87 6.93 8.62 5.75 1.06 .747 1.373 20 7.75 154 P-4127-DI 525
  * Balon manufactured Actuation Mounting Hardware available. Please see page A-2 for details.
  * Also available with Gear Operator.
